ปั๊มแรงดันไฮดรอลิกแบบใช้แรงดันอากาศ

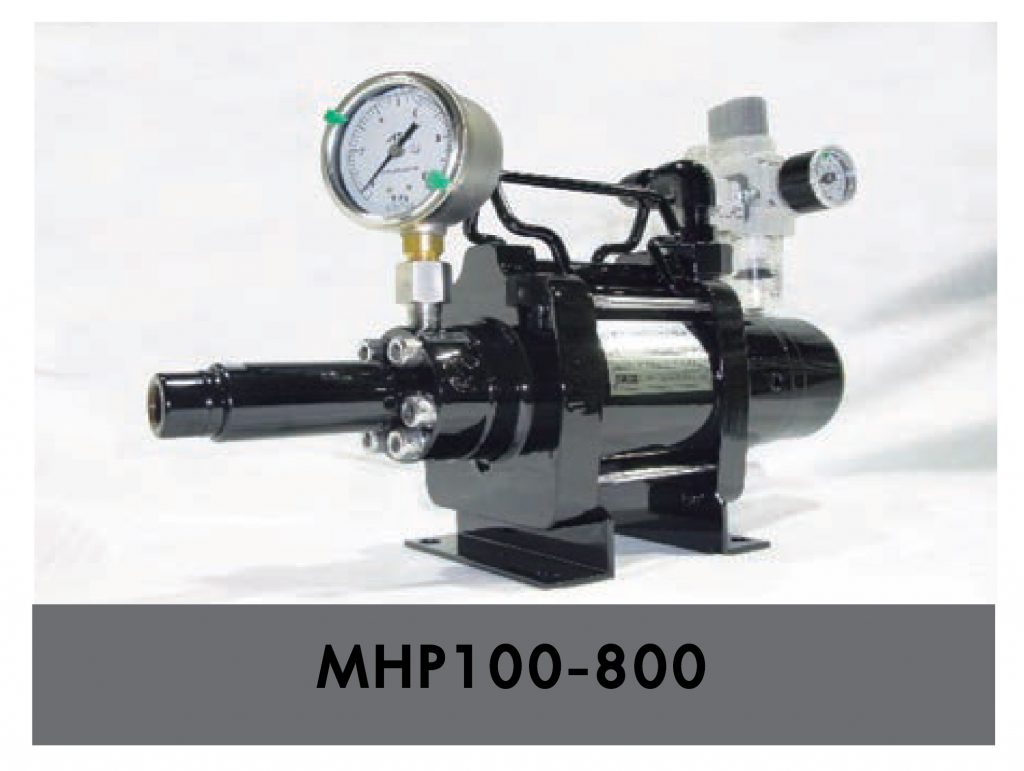

MHP series
Power in small package!

• แรงดันสูงและอัตราการไหลต่ำ
• เป็นระบบลมทำให้ไม่มีสายไฟฟ้าที่อาจสร้างความลำบากในการติดตั้ง

Pressure intensificaion ratio	1:100
Maximum pressure	80 MPa
Air consumption	1.2m3/min
Inlet port size	Rc 3/8
Outlet port size	Rc 1/4
Weight	4 kg
Maximum flow rate	2.4L/min

ตารางเปรียบเทียบการทำงาน

	วิธีการทำงานแบบเดิม	พัฒนาโดย Nakanishi
Cutting speed [m/min]	40	251
Spindle speed [min-1]	6,400	40,000
Feed rate [mm/rev]	0.03	0.06
Feed [mm/min]	192	2,400
Step	Front : 3.5mm x 3 times Back : 4.0mm x 2 times	Non-Step
E4000 controller Load meter	–	3 lights (สามารถใช้งานได้อย่างต่อเนื่อง)

Cutting Tools, Technology Sharingcoolant, nakanishi, NAKANISHI_Tag, Spindle

สปินเดิลที่มีรูน้ำผ่านจากภายใน (Coolant Through Spindle BMS-4020/4040-MQL)

น้ำยาหล่อเย็นแรงดันสูง (High Pressure Coolant) ที่ส่งผ่านจากภายในของสปินเดิล และผ่านเครื่องมือตัดเฉือน โดยสปินเดิลสามารถทำความเร็วรอบสูงสุด 40,000 RPM ซึ่งน้ำยาหล่อเย็นที่ผ่านจากภายในสปินเดิลและเครื่องมือตัดเฉือนนั้น จะช่วยเพิ่มความสามารถในการระบายเศษจากการตัดเฉือน, ความแม่นยำของชิ้นงาน, และเพิ่มประสิทธิภาพในการผลิต นอกจากนี้ยังสามารถช่วยยืดอายุการใช้งานของเครื่องมือตัดเฉือนได้อีกด้วย

---

ปั๊มแรงดันไฮดรอลิกแบบใช้แรงดันอากาศ
MHP series
Power in small package!

• แรงดันสูงและอัตราการไหลต่ำ
• เป็นระบบลมทำให้ไม่มีสายไฟฟ้าที่อาจสร้างความลำบากในการติดตั้ง

Pressure intensificaion ratio	1:100
Maximum pressure	80 MPa
Air consumption	1.2m3/min
Inlet port size	Rc 3/8
Outlet port size	Rc 1/4
Weight	4 kg
Maximum flow rate	2.4L/min

ตัวอย่างที่ 1 Pure iron (ELCH2) Ø2.0 mm x Ø19 mml drilling example

• Motor spindle : BMS-4040-MQL/E4000
• Machine : OKUMA MULTUS U3000
• Tool : Mitsubishi Material MVS0200 x 120S030
• Work : Pure iron ELCH2
• Drilling : Ø2.0 mm x Ø19 mml through hole
• Coolant : Water-solube cutting oil, 3 MPa internal coolant

ตารางเปรียบเทียบการทำงาน

	วิธีการทำงานแบบเดิม	พัฒนาโดย Nakanishi
Cutting speed [m/min]	40	251
Spindle speed [min-1]	6,400	40,000
Feed rate [mm/rev]	0.03	0.06
Feed [mm/min]	192	2,400
Step	Front : 3.5mm x 3 times Back : 4.0mm x 2 times	Non-Step
E4000 controller Load meter	–	3 lights (สามารถใช้งานได้อย่างต่อเนื่อง)

---

ตัวอย่างที่ 2 Aluminum alloy (A7075) Ø3mm x Ø9mmL drilling example

• Motor spindle : BMS-4020-MQL-CHK
• Machine : Sodick MC (MC430L)
• Tool : Nachi Aqua Drill EX Flat Oil Hole L/D=3Ø, 3AQDEXZOH3D0300
• Work : Aluminum alloy (A7075)
• Hole depth : 9mm (L/D=3), blind hole non-step processing
• Coolant : Non water-soluble cutting oil, 1.5 MPa internal coolant

ตารางเปรียบเทียบวิธีการทำงาน

	วิธีการทำงานแบบเดิม	พัฒนาโดย Nakanishi
Cutting speed [m/min]	70.7	141.3
Spindle speed [min-1]	7,400	15,000
Feed rate [mm/rev]	0.071	0.066
Feed [mm/min]	532	1,000
